16进8出高清DVI矩阵
16进8出DVI矩阵切换器简介:
DVI矩阵切换器专门用于对DVI显示器信号进行切换和分配,可将多路DVI信号从输入通道切换输送到输出通道中的任一通道上,并且输出通道间彼此独立。 简单的说,就是可以将进来 的多路输入信号中的任意一个显示到任意一个你指定的显示器 “矩阵”本身是一个数学概念,它在电子行业里是一类电子产品的简称,它的全名叫做“矩阵切换器”。

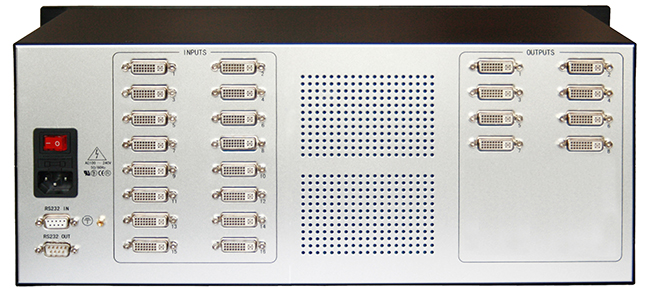

16进8出高清DVI矩阵图片(仅供参考)
产品名称: DVI矩阵切换器
产品型号:YT-DVI 1608
适用场所:智能大厦、医疗卫生、校园教育、轨道交通商超连锁、酒店娱乐、工厂企业、能源矿场、金融机构车载治安。
16进8出DVI矩阵切换器特性:
DVI矩阵切换器带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,带输入前端精确自适应补偿,将最大的输入距离延长至36米,支持输入信号状态监测,能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载,并具备RS232通讯接口,可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。
16进8出DVI矩阵切换器功能:
1、输入前端精确自适应补偿,将最大的输入距离延长至40米;
2、DDC通道的切换;
3、输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入;
4、负载接入状态监测,能实时监测和显示输出通道是否连接有负载;
5、具备RS232通讯接口
6、机架式结构,板卡灵活搭配,支持通道扩展。
16进8出DVI矩阵切换器拓扑图
16进8出DVI矩阵切换器应用:
DVI矩阵切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。
16进8出DVI矩阵切换器应背景:
DVI全称为Digital Visual Interface,其外观是一个24针的接插件。DVI工作原理并不复杂,简单的说就是把计算机产生的数字信号直接输出给现实设备而不须进行任何转换。在液晶 显示器上使用DVI接口,比用传统模拟VGA接口的优势明显。液晶显示器本身只能处理数字信号,如果使用VGA接口,就必须把输入的模拟信号转换成数字信号,而DVI传输的是数字信号,数字图像信息不须经过任何转换,就直接被传送到显示设备上,因此减少了数字到模拟再到数字的繁琐转换过程,避免了信号损失,从而显著提高了显示效果,使图像清晰度和细节表现力都得到了提高。目前它已经成为主流显卡的标配接口,而大多数中高档液晶显示器也配备了DVI数字接口。
16进8出DVI矩阵切换器性能:
1、采用最新32位内嵌式处理器;
2、采用大规模高分辨率芯片,具有长线驱动功能输出距离实测60米无拖尾重影;
3、采用信号长距离传输失真增益补偿技术; .
4、采用可编程逻辑阵列电路(CPLD),性能更稳定;
5、内置可扩展64个场景控制存储模式; .
6、输入和输出接口均采用静电保护电路,性能更稳定;
7、兼容市场所有同类产品的代码和指令;
8、全贴片SMD工艺,特有ESD静电保护功能;
9、本产品设计中采用双核处理技术,有更优秀的整体性能,并且在并发多任务时,会根据每个不同的需求来进行合理的协调,让每一项任务都可以在最理想的运行条件下完成运算,从而提高工作效率,用户也同时可以在多个应用环境中进行快速切换,这样会让用户在同时进行多项任务时,仍然可以井井有条地完成所有的任务,避免了和大屏幕拼接系统连接时出现死机、切换速度慢和不能接收命令的现象;
10、本产品带有断电现场切换记忆保护、LCD液晶显示等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种中控系统设备(如MV和其他控制系统)配合使用;
11、全球通用宽电压开关电源设计,可适应交流86-260V, 50/60Hz;
12、高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比;
13、支持分辨率为1920x120060hz的刷新频率和1366x768120Hz的刷新频率;
14、本产品带串口环接功能,可级联256台设备。
16进8出DVI矩阵切换器参数:
带宽:6.5Gbps,全数字
分辨率支持:4K×2K,3840*2160/30Hz;1920*1200/60Hz;1080P;3D&720P
位时钟抖动(ClockJitter):<0.15Tbit;
最大传输延时:5nS(±1nS);
切换速度:150ns(最长时间)
信号输出
接口形式:通用插座/孔头DVI-I(仅支持DVI-D信号)
信号强度:T.M.D.S+/-0.4Vpp,最小T.M.D.S2.9V;最大电平:3.3V;阻抗:50Ω
传输距离:输入传输距离可达30米,输出传输距离可达30米
同步信号
串接接口:RS232,9孔D-Sub型连接器,端口2,3,5分别直通
串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
输入电压:AC100~240V;50/60Hz
随机配件:RS-232线、遥控器1个、控制软件光盘、说明书、保修卡、合格证
