会议室VGA和HDMI切换器方案
会议室视频切换器系统设计目标:实现会议桌每个座位上的视频信号都可以在投影仪上显示。
会议室的信号源:DVD、电脑(台式、笔记本)、录像机等。
一、VGA信号切换系统
1. 设计目标:会议桌前方有投影仪,要求每个座位上的电脑视频信号都可以切换到投影仪上。
2. 采用设备:VGA切换器,4路,8路,16路,24路,32路等。
3. VGA切换器系统连接图

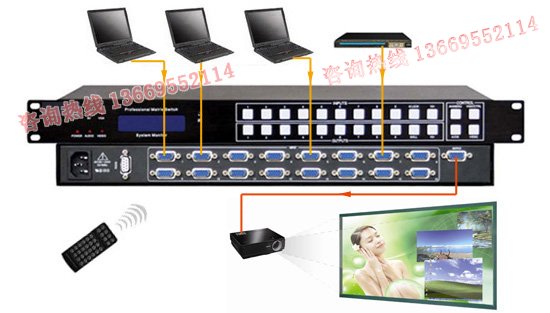

VGA切换器会议室系统连接图
4. 会议室实现的效果

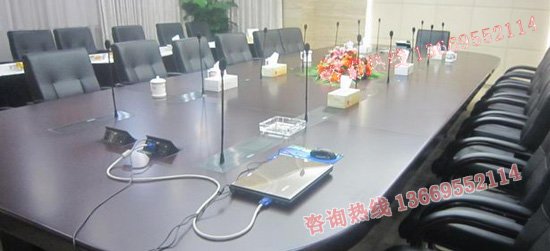

VGA切换器会议室
二、HDMI信号切换系统
1. 设计目标:会议桌前方有投影仪,要求每个座位上的笔记本电脑视频信号都可以切换到投影仪上。
2. 采用设备:HDMI切换器,4路,8路,16路,24路,32路等。
3. HDMI切换器系统连接图

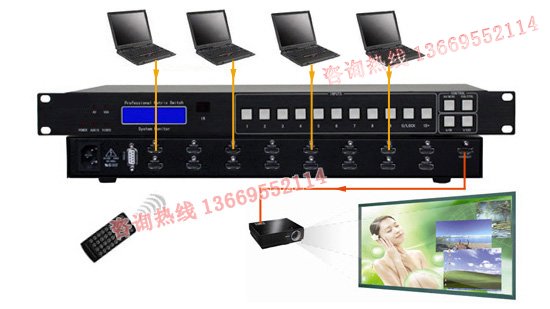

HDMI切换器会议室系统连接图
4. 会议室实现的效果

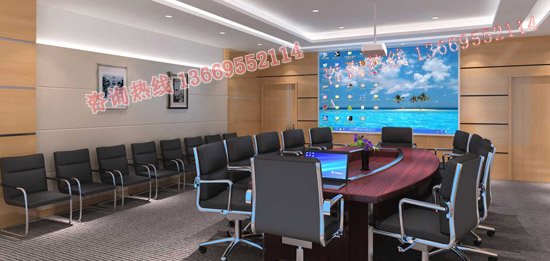

HDMI切换器会议室
