监控系统中硬盘录像机连接拼接屏所需要的设备

      1.信号源设备：监控系统中的信号源设备主要是指摄像机，当然摄像机有很多种，一般情况下有：枪机、半球型摄像机、一体化摄像机、红外日夜两用摄像机、高速球摄像机、网络摄像机等，这些摄像机功能特点有很大的差异，需要根据现场情况和客户需求来筛选。

      2.必要的连接设备：首先是视频分配器，一般是16进32出视频分配器（16组1进2出视频分配器），作用是：将摄像机的视频信号分配成2组，1组给硬盘录像机，1组给矩阵，其次是硬盘录像机，这个设备在监控系统中最常用的，是保存视频信息的，最后是终端显示设备，一般是监视器，拼接屏，电视墙等。

      3.矩阵：这是一个起到中枢作用的设备，是将视频信号显示和切换的设备，一般有纯视频矩阵（BNC接口），VGA矩阵，HDMI矩阵，DVI矩阵等等，此方案中我们选择矩阵要根据硬盘录像机的输出接口和终端拼接屏的输入接口来参考，最好是硬盘录像机、拼接屏、矩阵这三种设备的连接接口统一。

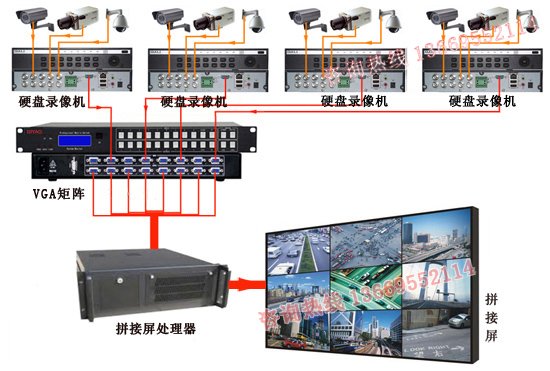

方案系统连接图

监控系统中硬盘录像机连接拼接屏的方案

      1.信号线路的连接方案：将摄像机的信号接入视频分配器（如果没有监控矩阵的话，可以直接将摄像机信号接入硬盘录像机）；硬盘录像机输出接口接矩阵，硬盘录像机的输出接口一般有VGA接口、HDMI接口等；将矩阵的输出接口接拼接屏处理器；拼接屏处理器的输出接口接拼接屏的每块小屏幕。

      2.矩阵协议：需要将矩阵的协议写入拼接屏处理器，这样拼接屏处理器既可以控制拼接屏又可以控制矩阵，极为方便。

      3.方案的优缺点：
优点：可以实现监控画面的拼接屏显示，运用拼接屏的图像融合功能显示画面，
缺点：从硬盘录像机输出的视频图像都是有画面分割功能的，一般是16个小画面组合成的一个视频画面，无法用矩阵或拼接屏直接放大16个视频小画面中的任意1个。
